目录

目录………………………………………………………………1

安全需知及注意事项…………………………………………… 2

声明………………………………………………………………  3

关于伊科电力……………………………………………………4

GKM磨合测试系统技术参数…………………………………… 5

GKM磨合测试系统硬件组成及配件…………………………… 6

GKM磨合硬件及接线说明……………………………………… 7

GKM磨合测试系统软件说明…………………………………… 9

安全需知及注意事项

请在使用GKM磨合测试系统之前仔细阅读说明书，并以正确的方法使用。

（1）请勿自行拆解，修理或者改装本系统。否则可能引起安全隐患以及系统运行故障。

（2）请使用GKM磨合测试系统自带的连接电缆。不匹配电缆可能导致系统运行故障。

（3）禁止碰撞。在车间内严禁剧烈碰撞测试系统柜，否则可能导致系统运行故障。

（4）GKM测试系统运行期间机壳必须可靠接地。否则可能引发安全事故。

（5）禁止接触水。GKM测试系统硬件部分及所有配件均不可浸入水中，或者雨水淋湿。否则可能会导致漏电、短路及触电。

（6）长期不使用时请务必切断电源。

声明

GKM磨合测试系统（软件及硬件）合法版权属于陕西伊科电力技术有限公司所有，任何组织和个人未经陕西伊科电力技术有限公司许可与授权，不得擅自复制产品的硬件组成，不得擅自复制及传播产品的软件，不得私自更改产品软件。

关于伊科电力

陕西伊科电力技术有限公司是一家座落于古城西安，专业从事高压电器产品检测、监测、控制和电力系统自动化产品研发、设计、生产、销售和技术服务于一体的高科技企业。

公司凭借雄厚的技术研发和设计能力，依靠西安当地深厚的技术背景，聘请了行业内知名的专家、学者担纲开发设计，与周边众多高校和国内外同行建立了密切的合作关系，为公司产品的研发及生产提供了最强有力的技术保证。公司一直秉着以市场为导向，以质量为核心，以服务为保障的经营理念，研发并生产了开关机械特性测试系列、高压断路器磨合系统、氧化锌避雷器测试系列、变压器直流电阻测试仪系列，真空度测试系列、全自动变比系列、多芯线缆查线对号仪系列等电力仪器仪表产品。

公司建立了全面的售后服务体系，目前公司产品以稳定可靠的性能，完善的售后服务赢得了市场和客户的一致认可。“专业铸就品质，服务成就发展”伊科电子将一如既往的努力，为全国各地的客户提供优质、高效的服务，打造电力仪器仪表行业的专业品牌！

GKM磨合测试系统技术参数

·额定输入电压：三相四线     ·线电压：380±10%，50Hz

·电源输出参数（四套）：

·分、合闸间隔时间整定范围：0.1-25秒。

·分、合闸电源输出时间整定范围：0.03-25秒。

·电源的电压幅值测量误差小于2%。

·工控机串行接口：6个

·磨合工位：12工位

GKM磨合测试系统硬件组成及配件

GKM磨合测试系统配置清单：

  主机柜（包含以下组成）                         一套

液晶显示器                                   一台

工控主机                                     一台

电源模块（直流）                             两组四路

磨合工位三组十二路

   备用电源模块                                  一组两路

   备用操作模块                                  一组四路

GKM磨合测试系统软件（工控主机安装、U盘）一套

使用说明书一本

合格证一份

保修卡一份

GKM磨合硬件及接线说明

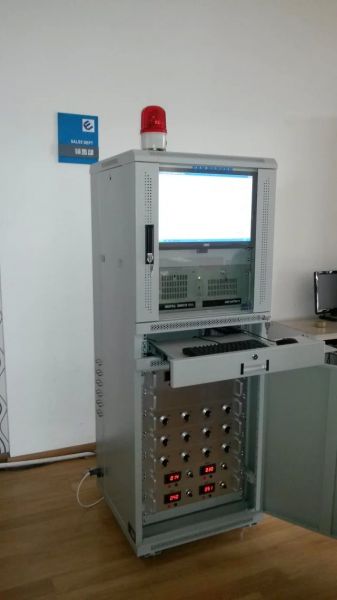

一、GKM磨合测试系统正面图解及功能区说明

1、          声光报警器

2、          液晶显示器区域

3、          工控机电源显示

4、          工控机主机门锁

5、          工控机USB口

6、          工控机主机

7、          总电源开关

8、          键盘、鼠标抽屉

9、          主控制箱

10、     备用电源模块

11、     1-4工位操作模块

12、     5-8工位操作模块

13、     9-12工位操作模块         14、1-2号电源模块组

15、3-4号电源模块组

二、GKM磨合测试系统左侧面图解及功能区说明

1、可拆卸侧门板

2、12路磨合工位接线区

3、总电源输入口

4、接地端

三、侧面板航空插头功能说明

 1、输出正

  2、输出负

 3、常开触点

  4、常闭触点

  5、公共端

GKM磨合测试系统软件说明

一、     安全管理

首次登陆GKM磨合测试系统请选择管理员登陆，软件默认原始管理员密码为“11”。（如下图）

请在首次登陆之后及时修改管理员密码，登陆“安全管理—密码设置—管理员密码修改”，进行修改。下次启动软件即可使用新密码登陆。（如下图）

新增操作员：以管理员身份登陆“安全管理—密码设置—新增操作员设置”，输入管理员密码，点新建开始进行新操作员名称、密码的设定，设定完成之后点确定进行保存。（如下图）

二、     型号管理

以管理员的身份登陆“型号管理”可以新增及删除产品型号，针对该型号进行磨合次数、磨合报错设置、磨合间隔时间设置。请注意操作员登陆没有型号管理权限。（如下图）

报错设置：报错设置里面的拒分、拒合判断时间的设置应当大于该型号全部被测产品的最大合闸或分闸时间，否则会出现“拒分、拒合”报错。当勾选了常开触点检测和常闭触点检测选项，如果不接常开常闭线缆，系统会报错。

时间设置：时间设置有三种磨合模式，单分单合、合-分、重合闸。所有开关操作的间隔时间应当在0.03—25秒范围以内。

三、     通讯设置

请以管理员身份登陆通讯设置进行设置。产品第一次启用时需要进行通讯串口选择设置。没有特殊情况不需要进行更改和设置。如果已选择串口出现故障时可以登陆通讯设置进行设置。设置完成后重启软件即可。（如下图）

四、     查看结果

所有型号产品的已磨合资料都可以登陆“查看结果”进行查询。可以以产品型号、产品编号、工位号、开始时间等作为检索条件，查询磨合结果。所有磨合数据可以进行导出为EXCEL格式表格。

五、     工位选择

GKM磨合测试系统12个工位可以分别独立运行，操作界面可以进行关闭显示。登陆“工位选择”可以进行单个工位的关闭、开启设置，也可以所有工位同时关闭、开启。（见下图）

每个工位单元包含以下内容，可以进行快速设置。可以临时调整磨合模式单分单合、合分或者重合闸。可以设置需要磨合的次数，并且可以实时查看已磨合的次数。基本设置完成后，下拉选择电源，开启电源，点击运行开始进行磨合。

在整个磨合过程中，可以选择暂停或者停止，如果选择“停止”前面的磨合次数将清零，如果选择“暂停”再次运行可以延续上次的磨合次数继续磨合。

六、     解除警报

GKM磨合测试系统运行当中遇到故障会进行语音报警，声光报警提示和文字对话框报警。点击解除警报可以停止声光报警，根据文字对话框显示的报警提示和报错原因对系统进行调整。

本说明书仅针对GKM磨合测试系统的常规设置及使用进行说明。如果遇到特殊情况及故障请及时联系陕西伊科电力技术有限公司技术人员。

公司名称：陕西伊科电力技术有限公司

公司地址：西安市太白南路5号紫薇尚层西三楼

公司电话：029-89183247/传真  029-88861131
