1、万能支架安装：万能支架一端固定在直线位移传感器上的固定块上，或角位移传感器上的固定片上，万能支架固定夹固定在开关本体上。

  2、直线位移传感器：使用时根据测试开关对象、类型的不同，配用相关连接件。

  3、角电阻传感器：开关在分或合状态安装角电阻传感器时，应注意运动方向避免进入传感器盲域，可进入仪器设置界面查看传感器动端位置如图6，传感器箭头位置最好在中间区域。

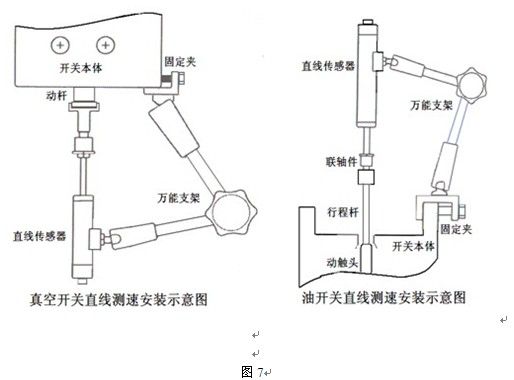

  4、线性位移传感器的安装如图7

  5、角位移传感器的固定如图8

  6、传感器的设置：通过触摸屏选择对应传感器的安装位置位置，模式，打开软键盘输入传感器长度。

  7、设置测试参数：如果您第一次使用该仪器，则需要设置测试必需的测试参数，如传感器安装的位置、传感器的长度、控制方式等。如果您上次使用该仪器时已经设置好了测试参数，那么这些设置已经被保存。如果您本次测试不想改变原有的测试参数，那么可以点设置完成，直接进行测试。

  8、设置传感器的位置和类型：

    测试模式：适用于已知传感器总长，输入传感器总长即可。

    校验模式：适用于已知开关的总行程，输入总行程后测试一次后自动计算传感器总长。然后再选择测试模式。（主要用于角位移传感器）

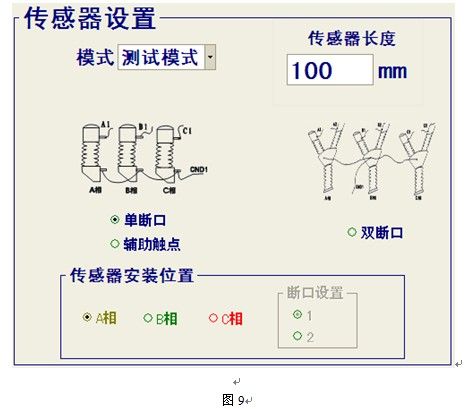

    选择被测开关的类型，选择传感器对应的安装位置图9

9、选择电压：选择对应操作电压（按钮功能为电压粗调，当进入主界面后操作电压与额定电压有偏差时，可以调整电压调节电位器进行微调）图9-1

七、型号选择及设置

    测试前选择开关型号，输入编号， 若以前以设置好开关型号则直接选择，若没有设置则需要进入型号管理进行设置，如图10。

    因为不同开关的速度定义方式不同，进入型号管理后设置好速度定义保存。如图11

八、选择控制方式

    控制方式分为手动、内控、外控。图12

    ·手动：触头型号变化作为触发型号，适用手动合分测试（只能测试同期和弹跳速度无法测试时间）

    ·内控：用户通过操作触摸屏的合分按钮发出命令使开关动作完成测试，内控时合闸分闸插头输出电压（内同步）。

    ·外控：仪器不控制开关动作，只是数据采集，使用外控时通过外部电源让开关动作，一旦仪器接收到分合闸线圈有电压则开始测试，外控时合闸分闸插头接收触发信号。（外同步）。

    ·四种操作方式，对应了以下t1、t2、两个控制参数。这两个参数的值必须大于20ms。T1，T2为做重合闸时的时间间隔。

    ·机械保持： 适用于一般的断路器有分闸、合闸线圈。（合闸时仪器合闸接口通电，当开关合闸后合闸接口断电；分闸时仪器分闸接口通电，当开关分闸后分闸接口断电）

    ·电保持： 适用于接触器或只有一个线圈的断路器。（合闸时仪器合闸接口一直通电，分闸时合闸接口断电）

九、调节操作电压进行测试

  1、调节操作电压：

   （1）快速调整电压 进入设置界面选择对应操作电压（按钮功能为电压粗调）图9。当操作电压与额定电压有偏差时，可以调整电压调节电位器进行微调（如果为用户外接电源，应该用其它方式调节电压）。显示如图13

   （2）低电压实验：先选择对应的额定电压，然后选择对应的低电压，（当电压从高向低调节时，因为电源电容有剩余电压所以下降时稍慢一些）当实际电压与所需要电压有偏差时，可以调整电压调节电位器进行微调。

  2、选择操作方式：操作方式共4种，单分，单合，合分，分合分.图15

  3、测试结果显示：选择对应的按钮进行测试，测试完成后显示测试结果及曲线。图16

十、测试结果分析、保存、查看、打印

  1、速度分析计算：可以对所测数据进行分析计算出任意区段的速度。可按时间 ，行程， 百分比，三种方式计算。如图17图18

2、测试结果的保存: 测试结果可以可以自动保存也可提示保存。在设置界面选择测试结果自动保存自动保存测试数据，反之每次测试后提示是否需要保存。图19

  3、测试结果查询：保存后的数据存在结果数据库中按查询可查看历史测试数据。双击可打开对应的测试结果曲线，可按条件查询筛选查询具体测试结果。图20

  4、测试结果打印：（请选择A4格式打印如图19）点击主界面的打印按钮，直接打印数据和曲线。

十一、连接电脑（上位机）测试

  1、连接数据线：将USB数据线一边与仪器的电脑接口连接，另一端连接电脑的USB接口。

  2、安装USB驱动程序：首次连接仪器需要先安装USB 驱动。接好USB线后电脑提示安装驱动如图23-1

    选择“从列表或指定位置安装”，下一步选择“在搜索中包括这个位置”再点“浏览”如图23-2，选择驱动所在的目录。安装提示安装驱动。

  3、输入仪器编号：第一次联机需要输入仪器编号，仪器的编号是唯一的，测试软件的仪器编号请牢记如图24，输入仪器编号错误将无法测试提示“连接失败”。

十二、开关特性术语定义

  1、三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。

  2、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。

  3、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。

  4、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。

  5、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言合闸前10ms内的平均速度。

  6、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。

  7、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。

十三、更换保险丝

    更换电源输入保险：在电源插座下方有一个保险丝盒， 用平口起子将该保险丝盒往上拉即可更换保险丝。保险丝规格为10 A。如下图25
